尚拓SUNTUBE导光管采光系统组件之采光罩（集光器）

上一篇文章已经大概介绍了导光管采光系统的原理，有需要可以重温一遍。



作为导光管采光系统的重要组成部分之一，集光器将极大程度的影响系统采光的性能。

集光器的作用便是采集室外天然光，因此其各方面都有强制性要求。

根据《导光管采光系统技术规程》JGJ/T 374-2015对集光器的规定如下：

• 集光器的气密性能不应低于现行国家标准《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106中规定的8级；水密性能不应低于现行国家标准《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106中规定的6级且不应渗漏；抗风压性能不应低于现行国家标准《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106中规定的5级。
• 集光器的抗冲击性能应符合现行国家标准《建筑用安全玻璃 第2部分：钢化玻璃》GB 15763.2的有关规定。特殊应用场所应满足相应的安全要求。（这里主要针对平板玻璃集光器）
• 集光器所用聚碳酸酯材料的燃烧性能等级不应低于现行国家标准《建筑材料及制品燃烧性能分级》GB 8624中规定的B-s2,dl,tl级。
• 集光器所用材料的性能应符合表4.2.4的规定，常见材料的性能参数可按本规程表A.0.1的规定取值。

市面上集光器种类繁多，以半球形和晶钻型为最常用外观，这里以晶钻型集光器为例讲解其工作原理。

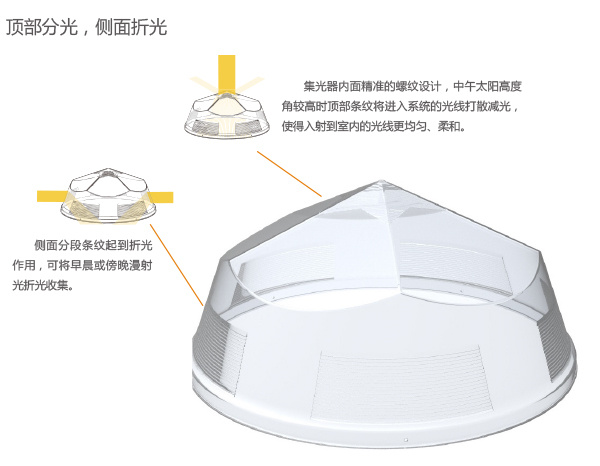

晶钻（条纹）集光器采用钻石形外观设计，拥有外观设计专利（外观设计专利号：ZL 2013 3 0314424.1）， 典雅高贵，可与建筑景观完美结合，顶部五个晶面按15度角均匀分布，可防止积尘，达到自清洁的效果。

晶钻集光器所用材料为光学PC和PMMA材质，透光率高达90%，是目前同类产品透光率最高的材料。

PC晶钻集光器，与半球形亚克力集光器相比，外形更美观，抗冲击能力更高，一个重达200斤的人站在上面，集光器仍完好无损。

---

注：以上图片、数据、文字均来源于东方风光新能源官网（尚拓SUNTUBE品牌），

未经允许，禁止转载修改。
